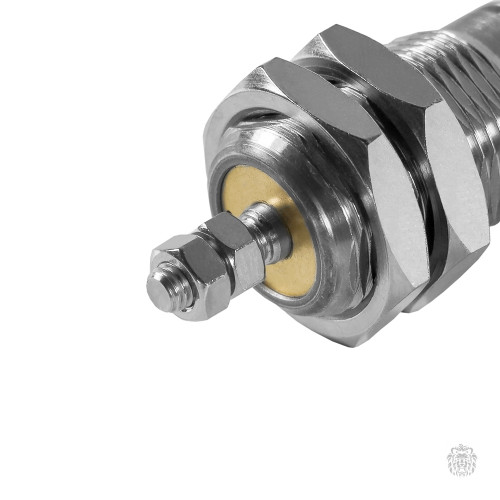

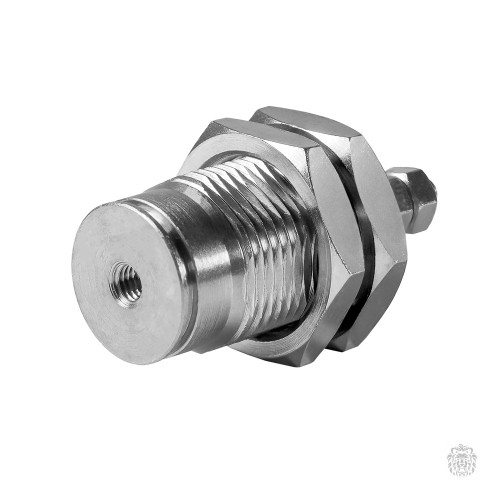

PinPC 0015.015 FS Пневмоцилиндр D = 15 мм, S = 15 мм, не магнитный, порт M5
PinPC 0015.015 FS Пневмоцилиндр D = 15 мм, S = 15 мм, не магнитный, порт M5
Пневмоцилиндр представляет из себя механическое устройство, предназначенное для преобразования энергии сжатого воздуха в возвратно-поступательное движение. Внутри пневмоцилиндра расположен поршень, который передвигается вперед и назад при помощи сжатого воздуха. На цилиндре расположены два отверстия (порта) для подачи воздуха. При подаче воздуха в задний порт пневмоцилиндра поршень и закрепленный на нем шток выдвигаются. При подаче воздуха в передний порт поршень и закрепленный на нем шток задвигаются обратно.
Пневматические цилиндры VALMA серии PinPC это очень компактные (миниатюрные) цилиндры, развивающие небольшие усилия. Габаритные размеры цилиндров этой серии немногим больше стандартных пневматических фитингов. Это позволяет размещать их даже в самых труднодоступных местах, однако, также приводит к тому что цилиндры этой серии имеют небольшие диаметры поршня (6, 10 или 15 мм) и ходы штока (5, 10 или 15 мм).
Технические характеристики пневматических цилиндров PinPC (миниатюрные пин-цилиндры)
| Параметр | Значение |
|---|---|
| Диаметр поршня | 6, 10, 15 мм |
| Ход штока | 5…15 мм |
| Рабочая среда | фильтрованный сжатый воздух (смазка не требуется) |
| Рабочее давление | Ø6 мм: 2…7 бар Ø10,15 мм: 1,5…7 бар |
| Рабочая температура | -5…+60 °C |
| Демпфирование | отсутствует |
| Поршень | без магнитного кольца для датчиков положения |
Габаритные размеры пневматических цилиндров PinPC (миниатюрные пин-цилиндры)
| Диаметр цилиндра | Габаритные размеры, мм | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | F (при ходе штока) | ØG | H | K | MM | S (при ходе штока) | Z (при ходе штока) | ØQ | ØR | W | NN | |||||||
| 5 мм | 10 мм | 15 мм | 5 мм | 10 мм | 15 мм | 5 мм | 10 мм | 15 мм | |||||||||||||
| 6 | 7 | 12 | 13,9 | 6 | 12,5 | 19,5 | 26,5 | 8,5 | 9 | 3,5 | M3x0,5 | 18,5 | 22,5 | 32,5 | 27,5 | 34,5 | 41,5 | 3 | 9 | 3 | M10x1,0 |
| 10 | 10 | 19 | 22 | 6 | 14,5 | 21 | 28 | 12 | 12 | 3,5 | M4x0,7 | 20,5 | 27 | 34 | 32,5 | 39 | 46 | 5 | 13 | 4 | M15x1,5 |
| 15 | 12 | 27 | 31 | 7 | 16,5 | 22,5 | 29 | 19 | 14 | 4,2 | M5x0,8 | 23,5 | 29,5 | 36 | 37,5 | 43,5 | 50 | 6 | 20 | 5 | M22x1,5 |
