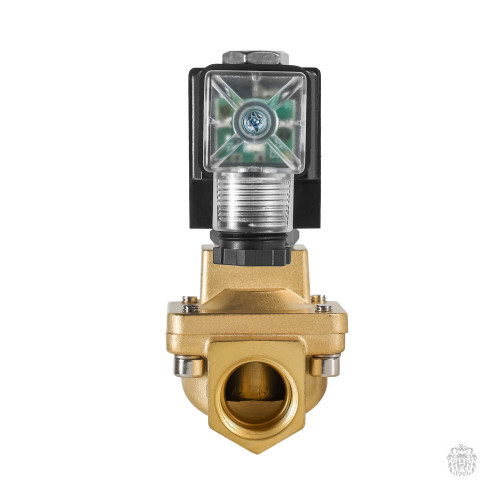

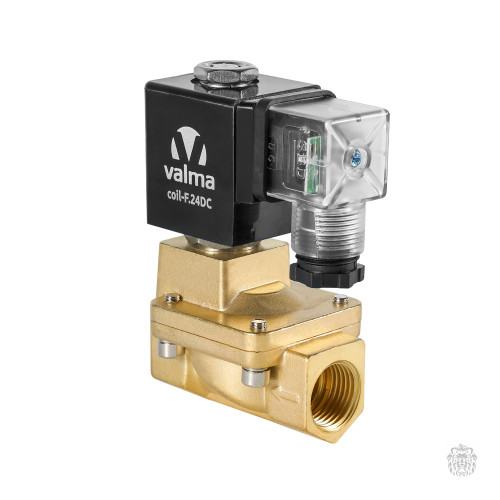

SVF-T-032-BN-24DC Клапан соленоидный запорный, НЗ, DN 32, 1 1/4", диам.седла 38 мм, -5...+80°C, 0,5...10 бар, =24 В, корпус - латунь, уплотнения - NBR
SVF-T-032-BN-24DC Клапан соленоидный запорный, НЗ, DN 32, 1 1/4", диам.седла 38 мм, -5...+80°C, 0,5...10 бар, =24 В, корпус - латунь, уплотнения - NBR
Соленоидные клапаны серии SVF представляют собой клапаны непрямого действия с плавающей мембраной. Они устанавливаются на трубопроводы с водой, воздухом или другими неагрессивными средами и способны работать при давлении до 10 бар.
В исходном состоянии клапан закрыт. Подача напряжения на катушку приводит к открытию клапана. Несмотря на то, что открытие или закрытие клапана происходит вследствие подачи или снятия напряжения с катушки, перемещение деталей внутри корпуса, которые открывают или закрывают основное проходное сечение, осуществляется за счет давления среды, которая находится в трубопроводе. Поэтому, для правильной работы этих клапанов требуется, чтобы проходящая через них среда была однородной и чистой (не содержала механических примесей). Кроме этого, стабильное открытие клапана, обеспечивается только если давление на входе клапана больше давления на выходе по меньшей мере на 0,5 бар.
Функциональная схема электромагнитного клапана нормально закрытого
- ➀ Электромагнитное управление (катушка);
- ➁ Пневматическое (гидравлическое) управление;
- ➂ Управляющая среда поступает со входа соленоидного клапана;
- ➃ Пружинный возврат;
- ➄ Клапан закрыт (нормальное состояние);
- ➅ Клапан открыт (при запитанной катушке).
Технические характеристики клапана соленоидного VALMA серии SVF
| Параметр | Значение |
|---|---|
| Тип клапана | соленоидный, с плавающей мембраной |
| Рабочая среда | рабочие среды группы 2* по ТР ТС 032 |
| Диаметр номинальный (DN) | DN15…DN50 |
| Давление номинальное (PN) | PN10 |
| Давление рабочее (Pр) | 0,5…10 бар (0,05…1,0 МПа) |
| Температура рабочая (Тр) | -5…+80 °С |
| Вязкость рабочей среды | <50 сСт |
| Напряжение катушки | ~220 В, =24 В |
| Мощность катушки | 25 ВА для ~220В 18 Вт для =24В |
* — Рабочие среды группы 2: рабочие среды, не относящиеся к легковоспламеняющимся, окисляющим (кроме воздуха с содержанием кислорода, соответствующим естественному составу атмосферного воздуха), горючим, взрывчатым, токсичным и высокотоксичным.
| Артикул | Диаметр номинальный (DN) | Размер резьбы | Диаметр седла, мм | Коэфф. расхода (Kv) | |
|---|---|---|---|---|---|
| л/мин | м³/ч | ||||
| SVF-T-015 | DN 15 | G 1/2″ | 13 | 64 | 3,84 |
| SVF-T-020 | DN 20 | G 3/4″ | 25 | 170 | 10,2 |
| SVF-T-025 | DN 25 | G 1″ | 25 | 170 | 10,2 |
| SVF-T-032 | DN 32 | G 1 1/4″ | 38 | 312 | 18,7 |
| SVF-T-040 | DN 40 | G 1 1/2″ | 38 | 312 | 18,7 |
| SVF-T-050 | DN 50 | G 2″ | 48 | 680 | 40,8 |
Габаритные размеры клапана соленоидного VALMA серии SVF
| Артикул | G | Габаритные размеры, мм | ||
|---|---|---|---|---|
| A | B | C | ||
| SVF-T-015 | 1/2″ | 66,5 | 106,5 | 48 |
| SVF-T-020 | 3/4″ | 96 | 126 | 70 |
| SVF-T-025 | 1″ | 96 | 126 | 70 |
| SVF-T-032 | 1 1/4″ | 131 | 145,5 | 96 |
| SVF-T-040 | 1 1/2″ | 131 | 145,5 | 96 |
| SVF-T-050 | 2″ | 160 | 160 | 112 |
