      • EPLC-N.2.00.0.4/00.00/0.0.0.0 Контроллер EPLC-N, 96x96, требует модули ввода/вывода, среда программирования CoDeSys

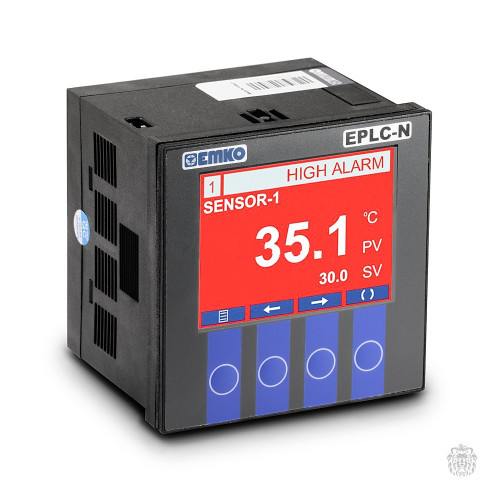

    EPLC-N.2.00.0.4/00.00/0.0.0.0 Контроллер EPLC-N, 96x96, требует модули ввода/вывода, среда программирования CoDeSys



    • Хит
    • Производитель: EMKO
    • Код товара: EPLC-N.2.00.0.4/00.00/0.0.0.0
    • Доступность: В наличии

    • 33500.00р.

    Нашли дешевле?

    EPLC-96.2.00.0.5/00.00/0.0.0.0 Контроллер EPLC-96, 96x96, требует модули ввода/вывода, среда программирования CoDeSys, RS-232, RS-485, USB (host), граф. дисплей LCD, 24VDC, 6Вт

    Программируемый логический контроллер предназначен для создания систем автоматизированного управления технологическим оборудованием в различных отраслях - в энергетике, на транспорте, в пищевой промышленности, ЖКХ и прочих.

    Логика работы EPLC-96 определяется пользователем в процессе программирования контроллера. Программирование осуществляется с помощью среды программирования CODESYS версии 2.3.

    Технические характеристики программируемого контроллера EPLC‑96

    ПараметрЗначение
    Габаритные размеры
    Габаритные размеры96×96×87.5 мм
    Характеристики питания
    Напряжение питания=24 В (±15 %)
    Потребляемая мощность EPLC6 Вт
    Напряжение питания модулей вывода=24 В (±15 %)
    Потребляемая мощность модулей вывода5 Вт (для модулей T, U, V типа) плюс до 24 Вт на каждый транзисторный выход
    2 Вт (для модулей X, Z типа)
    Дискретные входы
    Тип входовPNP/NPN
    Напряжение логического «0»0…5 В
    Напряжение логической «1»10…28 В
    Частота одноканального входа30 кГц
    Частота двухканального входа (энкодеры)20 кГц
    Дискретные выходы
    ТранзисторPNP типа (максимум 1 А при =24 В)
    Реле (для модулей W, X типа)3 А при ~250 В
    Реле (для модулей Y, Z типа)5 А при ~250 В (100 000 операций при полной нагрузке)
    Частота ШИМ модуляции (режим PWM)максимум 2 кГц
    Аналоговые входы
    ТермопарыJ,K, R, S (IEC584.1) (ITS90), C (ITS90)
    ТермосопротивлениеPt100 (IEC751) (ITS90)
    Напряжение0…50 мВ, 0…10 В
    Ток0(4)…20 мА
    Предел основной приведённой погрешности± 0,25 %
    Компенсация температуры холодного спаяавтоматическая
    Период опроса каналазависит от типа модуля ввода
    Входной импеданс

    для 0…50 мВ, ТП, ТС: >10 МОм

    для 0(4)…20 мА: 100 Ом

    для 0…10 В: > 43 кОм (для модулей В и E типа)/> 12 кОм (для модуля Н типа)

    Аналоговые выходы
    Тип выходов0(4)…20 мА и/или 0…10 В (максимальный ток 10 мА)
    Коммуникационные порты

    RS-232 (загрузка программы, Modbus RTU)

    RS-485 (Modbus RTU)
    Ethernet (загрузка программы, Modbus TCP)

    USB 2.0 (архив в форматах *.xls, *.doc и др.))

    Другие характеристики
    Дисплей

    графический монохромный LCD дисплей 128×64 пикс.

    TFT дисплей (16 бит, 320×240) для: «EPLC-N.2.00.0.4/00.00/0.0.0.0», «EPLC-N.2.00.0.5/00.00/0.0.0.0»

    Степень защитыIP65 (спереди), IP20 сзади
    Рабочий диапазон температур0…50 °С
    Температура хранения и транспортировки-20…70 °С
    Влажность воздухадо 90 % без образования конденсата

    Габаритные размеры логического контроллера EMKO

    Габаритные размеры контроллера EPLC-96
    Габаритные размеры логического контроллера EMKO EPLC-96, мм

    Схемы подключения коммуникационных портов контроллера EPLC‑96

    Коммуникационный порт RS-232

    Коммуникационный порт RS-232
    ПараметрЗначение
    Предназначениезагрузка пользовательской программы,
    связь с другим оборудование по протоколу Modbus RTU
    Тип разъемаRJ12
    Скорость работы4800, 9600, 19200, 38400, 57600, 115200 бод
    Паритетнет, нечетный, четный
    Стоп бит1 или 2
    Гальваническая изоляцияотсутствует

    Коммуникационный порт RS-485

    Расположение порта RS-485, схема подключения контроллера через RS-485
    Расположение порта RS-485, схема подключения контроллера EMKO EPLC
    через RS-485 (контроллер выполняет функцию ведомого устройства)
    Расположение порта RS-485, схема подключения контроллера через RS-485
    Расположение порта RS-485, схема подключения контроллера EMKO EPLC
    через RS-485 (контроллер выполняет функцию как ведущего так и ведомого устройства)
    ПараметрЗначение
    Предназначениесвязь с другим оборудование по протоколу Modbus RTU
    Скорость передачи данных4800, 9600, 19200, 38400, 57600, 115200 бод
    Паритетнет, нечетный, четный
    Стоп бит1 или 2
    Гальваническая изоляция~500В переменного тока в течении 1 минуты

    В качестве кабеля связи используется витая пара с терминальными резисторами номиналом Rt = 120 Ом. При скорости передачи данных 9600 бод, максимальная длина кабеля составляет 1000 метров. При увеличении скорости обмена данными, длину кабеля необходимо уменьшить.

    Коммуникационный порт USB

    Коммуникационный порт USB
    ПараметрЗначение
    Предназначениеархивирование данных на flash карту
    Тип размератип А
    СкоростьUSB 2.0
    Формат*.xls, *.txt, *.csv и другие
    Гальваническая изоляцияотсутствует

    Коммуникационный порт Ethernet

    Коммуникационный порт Ethernet
    ПараметрЗначение
    Предназначениезагрузка пользовательской программы,
    связь с другим оборудованием по протоколу Modbus RTU
    Тип разъемаRJ45
    Скорость работы10 Мбит/сек
    ПротоколыTCP/IP и Modbus через TCP/IP
    АдресацияDHCP или статический IP адрес
    Гальваническая изоляция1500В переменного тока в течении 1 минуты

    Готовые настройки в виде примеров программ для EPLC‑96
