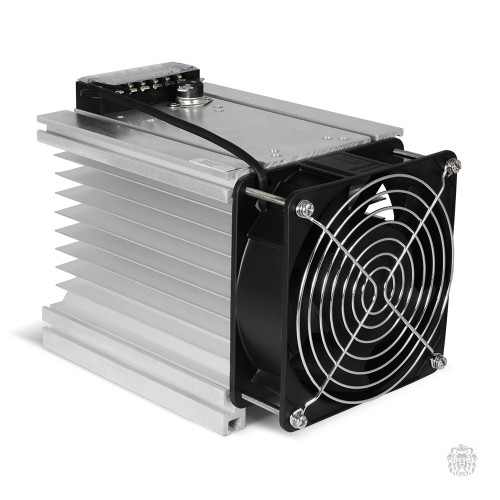

H3-150 Радиатор для трехфазного реле 150А, размеры (ДхШхВ): 125x150x135 мм (с установленным вентилятором)
H3-150 Радиатор для трехфазного реле 150А, размеры (ДхШхВ): 125x150x135 мм (с установленным вентилятором)
Радиаторы охлаждения изготовлены из алюминия и требуются для отвода избыточного тепла от твердотельного реле.
Перегрев твердотельного реле выше 40 °C последовательно снижает значение тока нагрузки, которое фактически может коммутировать ТТР (в среднем на 15% на каждые следующие 10 °C ), а превышение температуры реле выше 80 °C приведет к выходу ТТР из строя. Во избежание вышеприведенных ситуаций для коммутации напряжения с силой тока выше 10 А необходимо использовать соответствующий радиатор охлаждения.
Перед установкой ТТР на радиатор рекомендуется заполнить неровности и углубления поверхностей ТТР и радиатора тонким слоем кремнийорганической теплопроводной пасты. При этом паста должна использоваться сугубо для выравнивания, основной контакт должен происходить непосредственно между металлическими поверхностями ТТР и радиатора, поскольку теплопроводность металла выше, чем у пасты.
В зависимости от условий эксплуатации и расположения ТТР может потребоваться увеличение теплорассеивающей способности радиатора с помощью дополнительно установленного на радиатор вентилятора.
Таблица подбора радиаторов
| Модель | Ток нагрузки, А | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 25 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 400 | |||
| ESS1-DA | H1-020 | H1-040 | H1-040 | H1-060 | H3-040 | ||||||||
| ESS1-AA | H1-020 | H1-040 | H1-040 | H1-060 | H3-040 | ||||||||
| ESS1-DD | H1-020 | H1-040 | H1-040 | ||||||||||
| ESS1-LA | H1-040 | H1-040 | H3-040 | ||||||||||
| ESS1-PA | H1-020 | H1-040 | H1-040 | H3-040 | |||||||||
| ESH1-DA | H3-080 | H3-080 | H3-080 | H3-150 | H3-150 | H3-150 | |||||||
| ESH1-DAH | H3-150 | H3-150 | H3-150 | ||||||||||
| ESS3-DA | H3-030 | H3-030 | H3-040 | H3-040 | H3-080 | H3-080 | H3-150 | ||||||
| ESS3-AA | H3-030 | H3-040 | H3-040 | H3-080 | H3-080 | H3-150 | |||||||
Графики зависимости фактического значения коммутируемого тока от температуры корпуса ТТР (ESS1-DA, ESS1-AA)
Габаритные размеры алюминиевых радиаторов для ТТР ELHART
| Характеристики вентилятора | |
|---|---|
| Напряжение питания | ~220…240 В, 50/60 Гц |
| Мощность | 22 Вт |
| Ток | 140 мА |
| Частота вращения | 2 700 оборотов/мин |
| Производительность | 2,68 м³/мин |
| Тип подшипника | подшипник скольжения |
| Уровень шума | 44 дБА |
| Рабочая температура окружающей среды | -10…70 °C |
