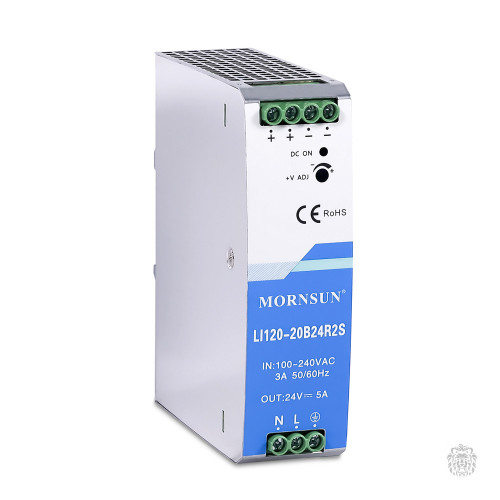

LI120-20B24R2S Блок питания =24В, 120 Вт, 5А, металлический корпус, монтаж на DIN рейку, 125x100x36мм, питание ~90…264В перем.напряжения, tраб. -20...+70℃
LI120-20B24R2S Блок питания =24В, 120 Вт, 5А, металлический корпус, монтаж на DIN рейку, 125x100x36мм, питание ~90…264В перем.напряжения, tраб. -20...+70℃
Технические характеристики блоков питания Mornsun серии LI(F)
| Код заказа | 75 Вт | 120 Вт | 240 Вт | 480 Вт | ||
|---|---|---|---|---|---|---|
| LI75-… | LI120-… | LIF240-… | LIF480-… | |||
| Вход | ||||||
| Диапазон входного напряжения | ~90…264 В (=120…370 В) | ~85…264 В (=120…370 В) | ||||
| Частота переменного напряжения | 47…63 Гц | |||||
| Номинальный ток при ~230 В | <1,0 A | <1,6 A | <1,5 A | <2,5 A | ||
| Пусковой ток | 25 А (при ~115 В) 45 А (при ~230 В) | 30 А (при ~115 В) 55 А (при ~230 В) | 15 А (при ~115 В) 30 А (при ~230 В) | 35 А (при ~115 В) 35 А (при ~230 В) | ||
| КПД | 86% | 89% | 85% | 88% | 94% | 94,5% |
| Ток утечки | <0,5 мА | <1 мА | <1 мА | <0,8 мА | ||
| Выход (постоянный ток) | ||||||
| Номинальное выходное напряжение | =12 В | =24 В | =12 В | =24 В | =24 В | =24 В |
| Диапазон подстройки выходного напряжения | 12…14 | 24…28 | 12…14 | 24…28 | 24…28 | 24…28 |
| Номинальный выходной ток | 6,3 А | 3,2 А | 10 А | 5 А | 10 А | 20 А |
| Выходная мощность | 75,6 Вт | 76,8 Вт | 120 Вт | 240 Вт | 480 Вт | |
| Остаточная пульсация / импульсные выбросы (20 MГц) | 80 мВ | 120 мВ | 100 мВ | 120 мВ | 150 мВ | 50 мВ |
| Нестабильность выходного напряжения по сети | ±0,5% | |||||
| Нестабильность выходного напряжения по нагрузке | ±1% | |||||
| Нестабильность выходного напряжения | ±2% | ±1% | ±2% | ±1% | ±1% | ±1% |
| Механические характеристики | ||||||
| Материал корпуса | металл (AL1100, SGCC) | |||||
| Размеры (В×Д×Ш) | 125×87,5×32 мм | 125×100×36 мм | 125×110×54 мм | 125×131,5×48 мм | ||
| Вес | 350 г | 410 г | 600 г | 980 г | ||
| Срок службы (MTBF) | >300 000 часов (MIL-HDBK-217F@25°C) | |||||
| Охлаждение | конвекция | |||||
| Монтаж | DIN-рейка TS35X7.5/TS35X15 | |||||
| Условия эксплуатации | ||||||
| Электромагнитная совместимость EMI / EMC | устойчивость к помехам в соответствии с: EN 61000-3-2 CLASS A, EN55032 CLASS B излучение в соответствии с: EN 61000-4-2, EN 61000-4-3 … EN 61000-4-6, EN 61000-4-11 | |||||
| Стандарты безопасности | IS13252 (P.1), EN62368-1, BS EN 62368-1 (Rep.), UL/IEC62368-1, IEC/EN61010-1, IEC/EN61558-1, IEC60335-1 | |||||
| Гальваническая изоляция | вход/выход: ~4 КВ | |||||
| Рабочая температура | –30…+70 °C | –20…+60 °C | –40…+70 °C | |||
| Температура хранения | –40…+85 °C | |||||
| Относительная влажность воздуха | <90% | |||||
| Падение мощности | ||||||
| В диапазоне -40…-25 °C (на каждый 1 °C) | - | - | 3,34% | - | ||
| В диапазоне -10…-25 °C (на каждый 1 °C) | 2% | 2% | - | - | ||
| В диапазоне +45…+70 °C (на каждый 1 °C) | 2% | 2% | 2,5% | 2,5% | ||
| В диапазоне ~100…85 В (на каждый 1 В) | 2% | 1% | 1,33% | 1% | ||
Габаритные размеры блоков питания Mornsun серии LI(F)
| Код заказа | Габаритные размеры, мм | |||
|---|---|---|---|---|
| A | A1 | B | ||
| LI75-… | 87,5 | 97,4 | 32 | |
| LI120-… | 100 | 109,9 | 36 | |
| LIF240-… | 110 | 119,9 | 54 | |
| LIF480-… | 131,5 | 141,1 | 48 | |
