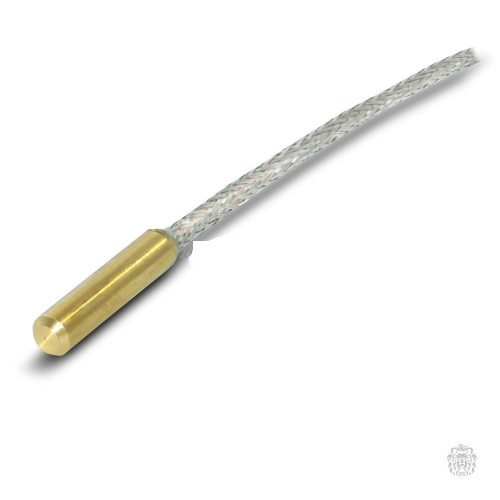

ТС014-50М.В3.20/1 Датчик температуры с кабелем (50М, L=20мм, d=5мм, (-50...+150)С), кабель 1м
ТС014-50М.В3.20/1 Датчик температуры с кабелем (50М, L=20мм, d=5мм, (-50...+150)С), кабель 1м
Датчики температуры ТС014 предназначены для измерения температуры в системах автоматического управления различных технологических процессов — например, для измерения температуры воздуха в инкубаторах или расстоечных камерах.
Технические характеристики термосопротивления с кабелем ТС014
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика | 50M |
| Диапазон рабочей температуры | -50…+150 °C |
| Класс допуска | B |
| Время отклика | Не более 20 с |
| Степень защиты | IP 54 |
| Материал защитной арматуры | Латунь |
| Сопротивление изоляции | Не менее 100 МОм |
| Рабочий ток | Не более 5 мА |
| Схема присоединения | 3‑х проводная |
| Межповерочный интервал | 2 года |
Габаритные размеры термосопротивления с кабелем ТС014 с кабелем
| Артикул | L, мм | l, м |
|---|---|---|
| ТС014-50М.В3.20/1 | 20 | 1 |
Схема электрических соединений датчиков с кабелем ТС014
Обозначение при заказе датчиков без резьбы ТС014
| ТС014- | .B3. | / | |||
|---|---|---|---|---|---|
| Условное обозначение НСХ | |||||
| 50М | 50М | ||||
| Длина погружаемой части | |||||
| 20 мм | 20 | ||||
| Длина соединительного кабеля | |||||
| 1 м | 1 |
Пример: ТС014-50М.В3.20/1
