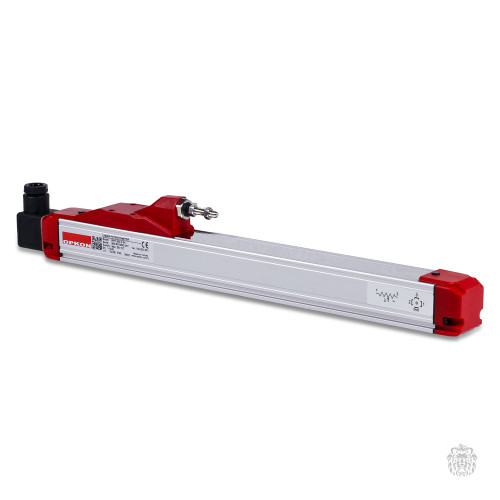

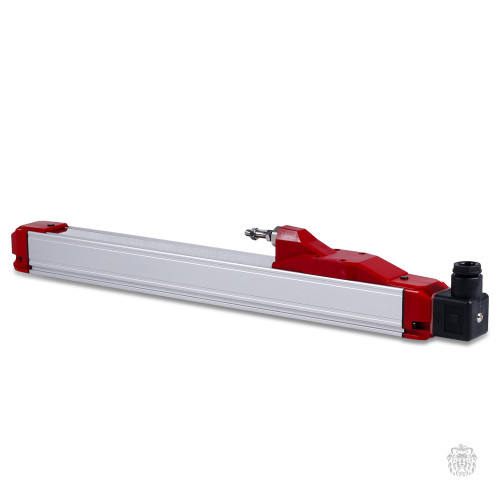

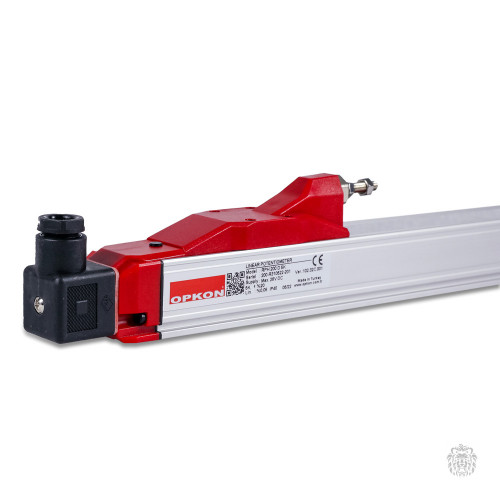

RPH 200 C 5K CH1 Линейный потенциометр (Бесштоковое исполнение, корпус 33х33мм, измеряемый диапазон 200мм, номинальное сопротивление 5кОм, IP40, разъем С1 в комплекте)
RPH 200 C 5K CH1 Линейный потенциометр (Бесштоковое исполнение, корпус 33х33мм, измеряемый диапазон 200мм, номинальное сопротивление 5кОм, IP40, разъем С1 в комплекте)
Датчики перемещения OPKON серии RPH — это версия датчиков с бесштоковым исполнением, выполненных в корпусе из анодированного алюминия. Бесштоковая конструкция датчика RPH обеспечивает возможность измерения расстояний (до 2 м) при сохранении минимальных размеров корпуса. Благодаря высокой точности и большому рабочему диапазону датчики RPH могут использоваться в качестве альтернативы линейным энкодерам OPKON.
Особенности бесштокового линейного потенциометра OPKON RPH
- Компактный корпус из анодированного алюминия
- Разнообразие выходных сигналов: 5/10/20 кОм, 0…20 мА, 4…20 мА, 0…10 В
- Подвижная каретка
- Конструкция датчика со съемным разъемом для легкого подключения
Компактное бесштоковое исполнение позволяет использовать датчик для измерения больших расстояний. Благодаря применению в конструкции датчика подвижной каретки датчик имеет минимальные размеры.
Список применений:
- Контроль качества сварного шва на разрывной машине
- Производство ПЭТ преформ на термопластавтомате
- Производство корпусов светильников
Технические характеристики бесштоковых линейных потенциометров OPKON RPH
| Модельный ряд | RPH | ERPH |
|---|---|---|
| Тип выходного сигнала | 5 кОм / 10 кОм ±20% измерительный ток: не более 1 мкА | 0…20 мА / 4…20 мА / 0…10 В |
| Измеряемый диапазон | 100…1950 мм | 100…1950 мм |
| Точность (стандартная) | измеряемый диапазон: менее 75 мм: — ±0,5% 75…130 мм: — ±0,2% 130…200 мм: — ±0,1% более 200 мм: — ±0,05% | |
| Повторяемость | 0,01 мм | |
| Температура окружающей среды | -20…+80 °C | |
| Температура хранения | -30…+90 °C | |
| Механический срок службы | 100 000 000 циклов | |

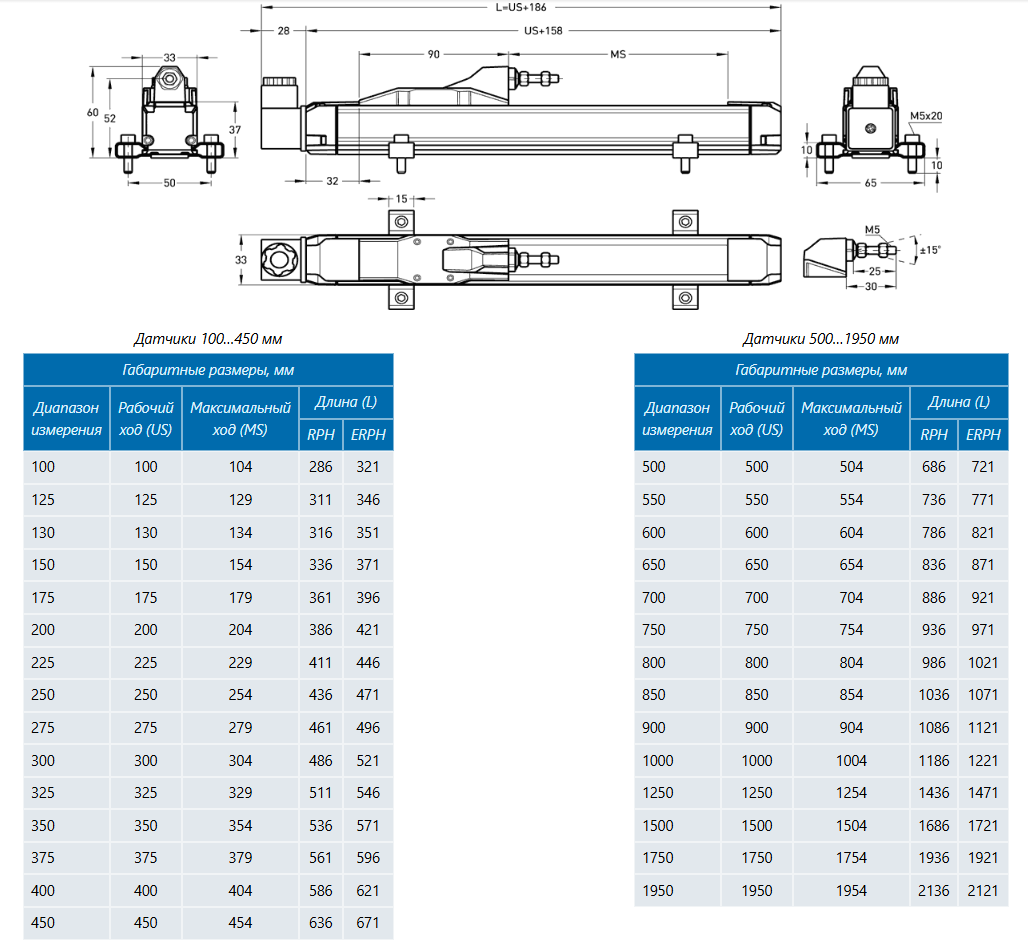

| Размер корпуса | 33×33 мм | |
| Способ крепления | прижимные скобы | |
| Класс защиты от внешних воздействий | IP40 / IP53 (в перевернутом положении) | |
| Напряжение питания | не более =28 В | =15…30 В |
| Тип подключения | разъем, 4 контакта | |
| Максимальная скорость перемещения | 1,5 м/с | |
| Материал корпуса | анодированный алюминий | |
| Материал каретки | пластик | |
| Рабочий диапазон | Номинальное сопротивление |
|---|---|
| 100, 125, 130, 150, 175, 200, 225, 250, 275, 300, 325, 350, 375, 400, 450, 500, 550, 600 мм | 5 кОМ |
| 650, 700, 750, 800, 850, 900, 950, 1000 мм | 10 кОм |
| 1250, 1500, 1750, 1950 мм | 20 кОм |
