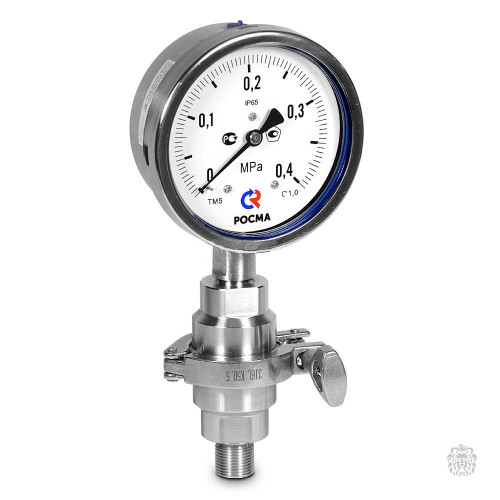

ТМ-521Р.00 (0,4МПа)+РМ-К11-3/2" Манометр ТМ-521 в сборе с разделителем сред РМ-К11-3/2". Хомут Clamp 1 1/2", 0-0,4МПа
ТМ-521Р.00 (0,4МПа)+РМ-К11-3/2" Манометр ТМ-521 в сборе с разделителем сред РМ-К11-3/2". Хомут Clamp 1 1/2", 0-0,4МПа, класс точности 1%, нерж. сталь, без гидрозаполнения, М20х1,5
Принцип действия манометров TM основан на зависимости деформации чувствительного элемента от измеряемого давления.
В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Предусматривается возможность заполнения корпуса манометра демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров.
Технические характеристики манометров в сборе с разделителем сред PM ТМ-521
| Параметр | Значение | |
|---|---|---|
| Технические характеристики | ||
| Диапазон показаний давлений, МПа | 0…0,4 / 0…0,6 / 0…1 | |
| Диаметр корпуса, мм | 100 | |
| Класс точноcти | 1 | |
| Диапазоны рабочих температур | ||
| Окружающая среда, °С | -60…+60 (без заполнения) -20…+60 (с заполнением глицерином) -60…+60 (с заполнением силиконом) | |
| Измеряемая среда, °С | -60…+200 (без заполнения) -20…+100 (с заполнением глицерином) -60…+150 (с заполнением силиконом) | |
| Материалы | ||
| Материал мембраны | нержавеющая сталь 08Х17Н13M2, нержавеющая сталь 08Х17Н13M2 с фторопластовым покрытием, тантал, монель, хастеллой | |
| Материал корпуса и фланцев | нержавеющая сталь 08Х17Н13M2 | |
| Резьба присоединения | внутренняя (к манометру) – М20х1,5 внешняя (к процессу) – М20х1,5 или G1/2 | |
| Разделительная жидкость | ПМС-20 или HF32 | |
| Присоединение | фланцевое с молочнойгайкой (РМ-М31) штуцерное с клэмповымхомутом (PM-K11) | |
Габаритные размеры манометров ТМ-521
| Основные размеры, мм | Вес, кг | Вес с заполнением, кг | Объем заполняющей жидкости, мл | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | D1 | D2 | b | e | h | k | S | G | |||
| 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | 0,57 | 1,01 | 350 |
Технологические соединения: мембранные разделители сред PM
Мембранныеразделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость. Применяются в нефтяной, пищевой и фармацевтической промышленности.
Мембранный разделитель сред РМ-К11
штуцерное присоединение с клэмповым хомутом
| Артикул | Основные размеры, мм | Объем заполняемой жидкости, мл | Объем вытесняемой жидкости, мл | Вес, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d1 | d2 | d3 | b | b1 | G | G1 | S | ||||
| РМ-К11-1 | 50,5 | 35 | 10 | 7 | 82 | 100 | M20×1,5 или G½ | M20×1,5 или G½ | 30 | 7,3 | 3,2 | 0,8 |
| РМ-К11-3/2 | 50,5 | 35 | 82 | 7,5 | 3,3 | 0,8 | ||||||
| РМ-К11-2 | 64 | 42 | 96 | 7,9 | 4,0 | 1,0 | ||||||
| РМ-К11-5/2 | 77,5 | 42 | 109 | 8,5 | 4,1 | 1,1 | ||||||
Мембранный разделитель сред РМ-М31
фланцевое присоединение с накидной (молочной) гайкой
| Артикул | Для труб* | Основные размеры, мм | Объем заполняемой жидкости, мл | Объем вытесняемой жидкости, мл | Вес, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D2 | d1 | b1 | h | G (DIN405) | G1 | S | |||||
| РМ-М31-DN25 | 29×1,5 | 62 | 44 | 30 | 44 | 10 | Rd 52×1,6" | M20×1,5 или G½ | 30 | 6,5 | 3,0 | 0,45 |
| РМ-М31-DN32 | 35×1,5 | 70 | 50 | 35 | Rd 58×1,6" | 6,7 | 3,2 | 0,55 | ||||
| РМ-М31-DN40 | 41×1,5 | 78 | 56 | 35 | Rd 65×1,6" | 7,0 | 3,5 | 0,65 | ||||
| РМ-М31-DN50 | 53×1,5 | 92 | 68,5 | 42 | 45 | 11 | Rd 78×1,6" | |||||
