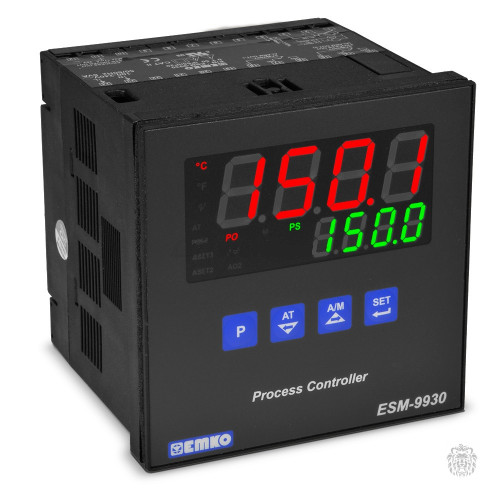

ESM-9930.1.20.0.1/01.02/0.0.0.0 ПИД-регулятор, 96x96 (вход: универсальный, выходы: управ. выход1: реле (НО+НЗ, 5А) или выход3: имп. 18 VDC., авар. выход2: реле (НО+НЗ, 5А), встроен БП 24VDC (50мА), питание 100...240 VAC, кл. 0,25)
- Производитель: EMKO
- Код товара: ESM-9930.1.20.0.1/01.02/0.0.0.0
- Доступность: Нет в наличии
-
10700.00р.
ESM-9930.1.20.0.1/01.02/0.0.0.0 ПИД-регулятор, 96x96 (вход: универсальный, выходы: управ. выход1: реле (НО+НЗ, 5А) или выход3: имп. 18 VDC., авар. выход2: реле (НО+НЗ, 5А), встроен БП 24VDC (50мА), питание 100...240 VAC, кл. 0,25)
Регулятор серии ESM‑xx30, разработан для измерения и регулирования различных технологических параметров по ПИД закону регулирования. Прибор имеет универсальный вход, который поддерживает самые популярные типы термопар (ТП), термосопротивлений (ТС), унифицированных аналоговых сигналов по току и напряжению. В качестве управляющего выхода может использоваться как э/м реле, так и импульсный выход для твердотельного реле (SSR).
Функциональная схема ПИД-регулятора серии ESM‑xx30
Технические характеристики температурного ПИД-регулятора ESM‑xx30
| Параметр | Значение |
|---|---|
| Измерительный вход | термосопротивление (ТС): Pt-100, 50М термопара (ТП): J, K, R, S, T, B, E, N, L ток: 0…20 мА, 4…20 мА напряжение: 0…50 мВ, 0…5 В, 0…10 В |
| Диапазон шкалы | зависит от типа входного сигнала |
| Предел основной приведенной погрешности | ТС, ТП, напряжение: ±0,25% ток: ±0,70% |
| Компенсация | сопротивления линии для ТС: до 10 Ом температуры холодного спая для ТП: автоматическая |
| Период опроса | 330 мс |
| Входной фильтр | от 0,0 до 900,0 секунд |
| Метод регулирования | ON/OFF (двухпозиционный), П, ПИ, ПД, ПИД (настраивается пользователем) |
| Управляющие выходы | реле (5 А при ∼250 B, активная нагрузка) SSR - импульсный выход под твердотельное реле (максимум 20 мА при =18 B) |
| Аварийные выходы | реле (5 А при ∼250 В, активная нагрузка) |
| Напряжение питания | ∼100…240 В, 50/60 Гц |
| Потребляемая мощность | 6 ВА |
Габаритные размеры ПИД-регуляторов серии ESM‑xx30
Схема подключения ПИД-регуляторов серии ESM‑xx30
