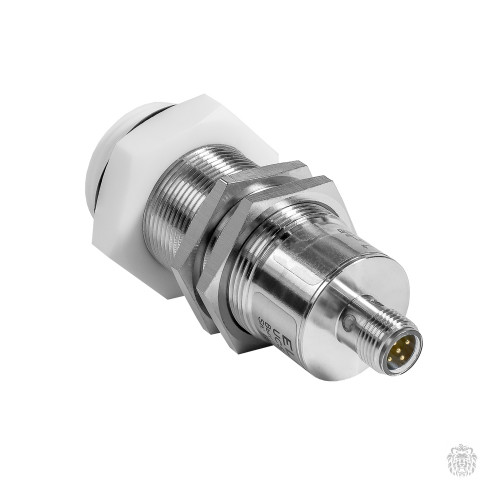

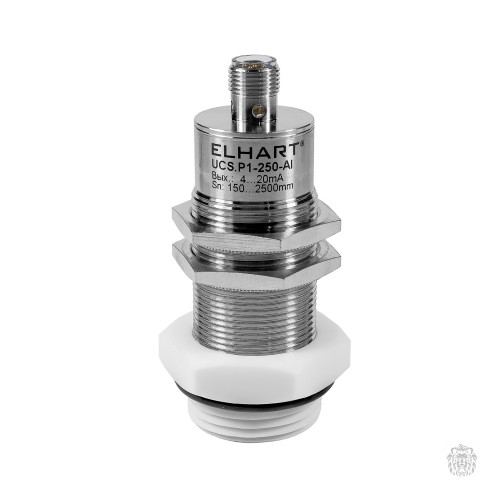

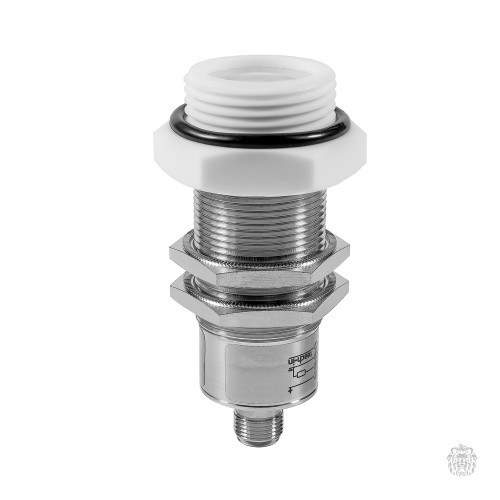

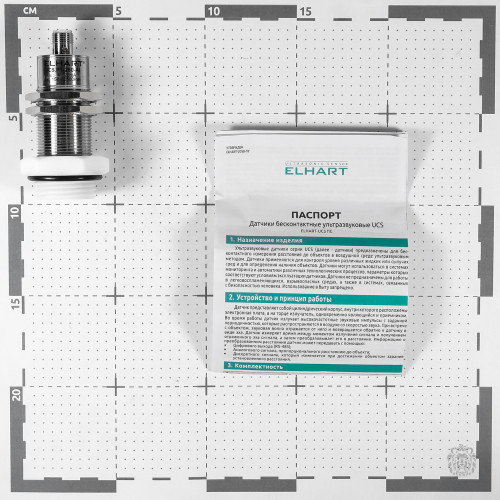

UCS.P1-250-AI Ультразвуковой датчик для измерения расстояния, PTFE, G1“, рабочая зона (150...2500 мм), корпус М30х1.5, выход 4...20мА, требуется разъем 5 pin М12х1

UCS.P1-250-AI Ультразвуковой датчик для измерения расстояния, PTFE, G1“, рабочая зона (150...2500 мм), корпус М30х1.5, выход 4...20мА, требуется разъем 5 pin М12х1

Датчики ELHART UCS, специально разработанные для применения в процессах измерения уровня агрессивных сред, пары которых могут разрушить корпус или поверхность излучателя обычного датчика (например, серии UDS). Опционально, датчики доступны в корпусе из PTFE для лучшей совместимости с различными агрессивными средами. Датчики имеют покрытие излучателя пленкой PTFE, а также внутреннее уплотнение FFKM, что делает электронику максимально защищенный от агрессивных веществ и газонепроницаемой.

Датчики имеют специализированную резьбу BSP 1″. Также, датчики обладают устойчивостью к давлению до 10 бар. Наличие дискретного и аналогового выходов позволяют интегрировать датчики практически в любую систему автоматики.

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Технические характеристики ультразвуковых датчиков серии UCS

Параметр	Значение
Номинальный рабочий диапазон	15…250 см
Слепая зона	15 см
Частота ультразвукового сигнала	120 кГц
Рабочая среда	воздух (скорость потока ≤16 м/с)
Разрешающая способность	0,2…0,5 мм
Воспроизводимость измерений	±0,15%
Гистерезис	не более 4 мм
Предел относительной погрешности измерения (с температурной компенсацией)	±1%
Время отклика	150 мс
Тип выходного сигнала	PNP / NPN 4…20 мА / 0…10 В RS-485
Частота переключения	10 Гц
Время готовности к работе после подачи питания	не более 500 мс
Напряжение питания	=10…30 В
Номинальное напряжение питания	=24 В
Защита от перегрузки	200 мА
Сопротивление нагрузки	I ~300 Ом, U > 1 кОм
Ток потребления без нагрузки	≤30 мА
Падение напряжения	не более =2 В (для выходного сигнала PNP/NPN)
Сопротивление изоляции	≥50 МОм (=1000 В)
Тип корпуса	цилиндрический с резьбой М30×1,5
Материал корпуса	нержавеющая сталь AISI 304
Технологическое соединение	нержавеющая сталь AISI 316, PTFE (зависит от кода заказа)
Сигнализация срабатывания	светодиод на корпусе
Степень защиты корпуса	IP67
Подключение	разъем М12×1,0 (5 контактов)
Максимальное давление со стороны чувствительной поверхности	не более 1 МПа
Рабочая температура	-25…+70 °C
Относительная влажность	не более 95% без образования конденсата
Атмосферное давление	460…918 мм рт. ст.
Температура хранения	-40…+85 °C
Вес датчика	185 гр

---

Давление со стороны чувствительной поверхности

• Зона А — допустимо использование под давлением.
• Зона Б — недопустимо использование под давлением.

Зона обнаружения ультразвуковых датчиков серии UCS

слепая зона: 10 см
рабочий диапазон: 15…250 см
максимальный диапазон: 250 см
частота сигнала: 120 кГц
разрешение: 0,2…0,5 мм

Габаритные размеры ультразвуковых датчиков серии UCS

Подключение ультразвуковых датчиков серии UCS

Подключение датчиков осуществляется с помощью разъема М12х1.0 (5 контактов), расположенного на торце корпуса.

---

---
