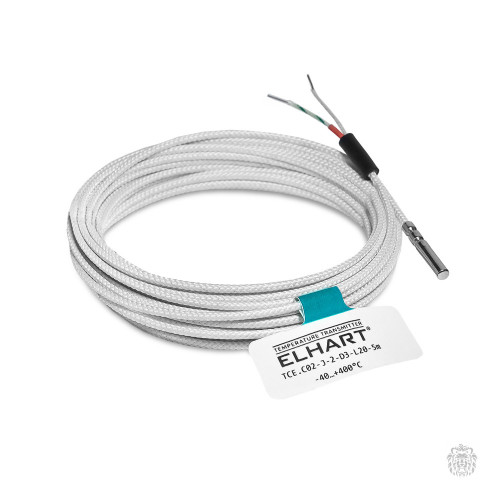

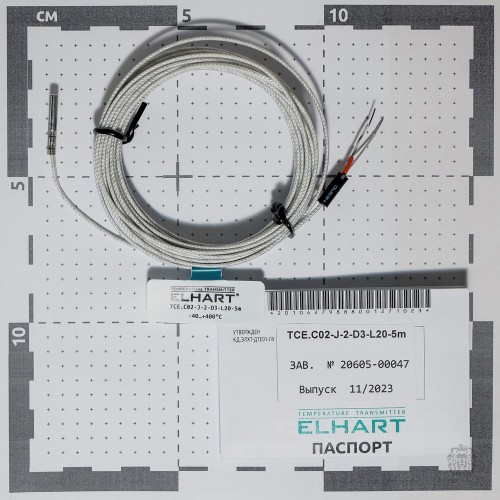

TCE.C02-J-2-D3-L20-5m Датчик температуры с кабелем 5м (ТЖК; L=20мм, d=3мм; класс 2, (-40...+400 C); нерж. сталь AISI304; IP5X)
TCE.C02-J-2-D3-L20-5m Датчик температуры с кабелем 5м (ТЖК; L=20мм, d=3мм; класс 2, (-40...+400 C); нерж. сталь AISI304; IP5X)
Термопары ELHART ТCE.С02 предназначены для измерения температуры твердых, сыпучих и газообразных сред, неагрессивных к материалам гильзы и соединительного кабеля.
Изготавливаются следующие типы термопар:
J (железо-константан);
L (хромель-копель);
K (хромель-алюмель).
TCE.C02 обладают закрытым изолированным рабочим спаем, что делает датчики значительно более помехозащищенными, чем датчики с неизолированным рабочим спаем. Такой термопаре не страшно «паразитное» напряжение на металлических корпусах различных агрегатов.

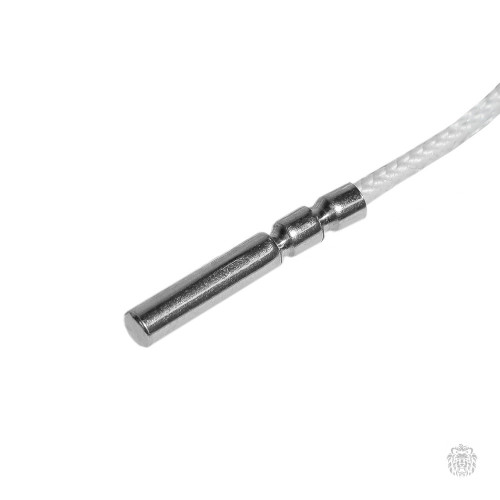

Защитная гильза датчика изготавливается из нержавеющей стали AISI304. Наличие защитной гильзы делает датчики значительно более устойчивыми к повреждениям, чем датчики с открытым рабочим спаем.

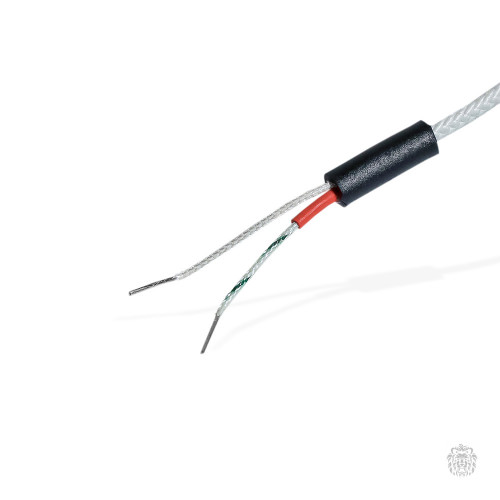

Для удобства подключения положительный электрод отмечен красной меткой.
Стандартные модификации датчиков TСE.C02 изготавливаются с кабелем длиной 2 и 5 метров. При необходимости в удлинении можно воспользоваться термокомпенсационными кабелями марки СФКЭ для термопар типов ТХА и ТХК.
Технические характеристики термопары с кабельным выводом ТCE.С02
| Параметр | Значение |
|---|---|
| Тип термопары | J (ЖК) / L (ХК) / K (ХА) (определяется при заказе) |
| Диапазон рабочей температуры | -40…+400 °С |
| Класс допуска | 2 |
| Время термической реакции (63,2%) | не более 30 сек |
| Исполнение рабочего спая относительно корпуса | изолированный |
| Электрическое сопротивление изоляции при температуре (25±10) °С | не менее 100 МОм |
| Степень защиты, обеспечиваемая оболочкой | IP5X |
| Материал корпуса защитной гильзы | нержавеющая сталь AISI304 |
| Изоляция жил | стеклонить |
| Внешняя оболочка | стеклонить |
| Сечение жил кабеля | 2×0,2 мм² |
| Внешний диаметр кабеля | не более 2,5 мм |
| Средняя наработка на отказ | не менее 35000 ч |
| Срок службы | 10 лет |
Габаритные размеры термопары с кабельным выводом ТCE.С02
Для стандартных модификаций длина кабеля L может принимать значения 2 или 5 метров.
Другие длины — по запросу.
Схема соединения внутренних проводов датчика температуры с кабельным выводом TCE.С02
(положительный электрод отмечен красной меткой)
