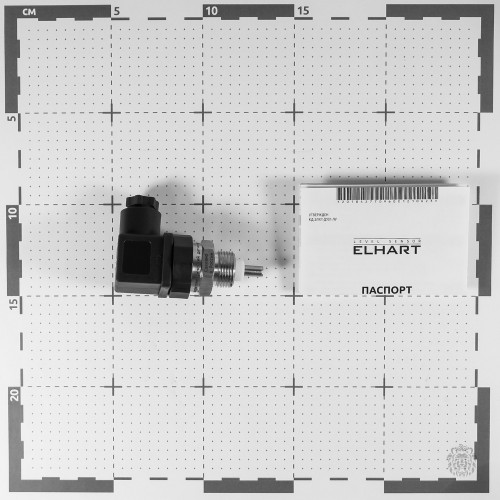

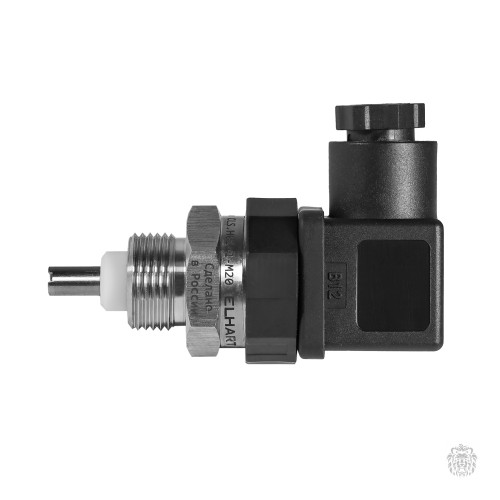

CLS.H01-1-M20 Кондуктометрический датчик уровня (наружная резьба М20х1,5, резьба стержня М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
CLS.H01-1-M20 Кондуктометрический датчик уровня (наружная резьба М20х1,5, резьба стержня М4, материал: PTFE + нерж.сталь AISI304, -20...+120 С, до 6 бар)
Стержневые кондуктометрические датчики серии CLS.H01 - предназначены для контроля уровня электропроводящих жидких сред в трубопроводах и в резервуарах под давлением и без. Для упрощения монтажа по месту, датчики изготавливаются с возможностью одновременной установки одного, двух, трех или четырех стержней. Максимальное количество подключаемых к датчику стержней определяется в коде заказа. Для удобства монтажа сигнальных проводников, датчики оснащены коммутационной головкой по DIN 43650.
Приборы контроля уровня ELHART серии ELV1, ELV3 и ELV-POOL измеряют уровень жидкости кондуктометрическим способом. В зависимости от задачи, как правило, применяются стержневые или подвесные кондуктометрические датчики, отличающиеся внешним видом, условиями применения и способом монтажа.
Технические характеристики стержневых датчиков уровня CLS.H01
| Параметр | Значение |
|---|---|
| Рабочая температура контролируемой жидкости | -20…+120 °С |
| Рабочая температура окружающего воздуха | -20…+80 °С |
| Относительная влажность окружающего воздуха | не более 90% |
| Рабочее давление | до 6 бар |
| Присоединение к процессу | G3/8”, G1/2” или М20х1,5 (одностержневые) G3/4” или М27х1,5 (двух, трех и четырехстержневые) |
| Количество подключаемых стержней | 1, 2, 3 или 4 |
| Степень защиты | IP65 |
| Материал изолятора | PTFE (тефлон) |
| Материал держателя электродов | нержавеющая сталь AISI 304 |
| Материал стержней и соединителей стержней | нержавеющая сталь AISI 304 |
| Материал разделителей стержней | PTFE (тефлон) |
| Клеммная головка | коннектор DIN43650 |
| Средний срок службы | не менее 10 лет |
Габаритные размеры кондуктометрических датчиков CLS.H01 и аксессуаров
Габаритные размеры стержневого датчика CLS.H01, мм
Габаритные размеры разделителя стержней CLS.Sep из PTFE, мм
Габаритные размеры разделителя стержней CLS.Sep из силикона, мм
Варианты монтажа датчиков уровня ELHART серии CLS.H01
