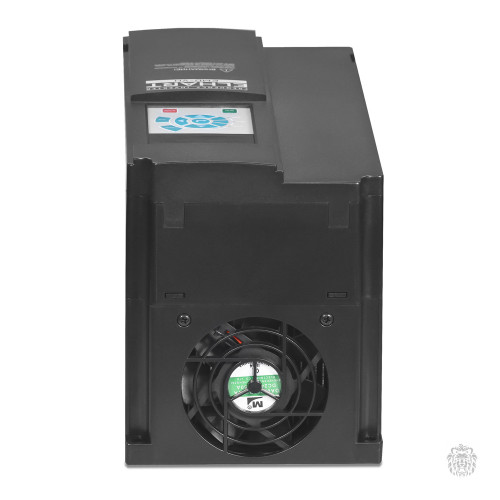

EMD-VH – 0150 T Преобразователь частоты ELHART, векторная серия (15кВт, 32А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
EMD-VH – 0150 T Преобразователь частоты ELHART, векторная серия (15кВт, 32А, 380В, векторное и U/f управление, встроенный пульт (поддержка внешнего пульта), встроенный ПИД-регулятор, 1 слот для плат расширения, RS-485 Modbus RTU), серия EMD-VH
Преобразователи частоты EMD-VL и EMD-VH предназначены для управления асинхронным электродвигателем в трех режимах: U/f- регулирование, Бездатчиковое векторное управление (SVC) и Векторное управление с датчиком ОС (FVC). Благодаря режимам SVC и FVC достигается высокое качество регулирования: точность поддержания скорости, высокий пусковой момент и широкий диапазон регулирования частоты.
Преобразователь частоты имеет высокую перегрузочную способность (до 180% в течение 3 сек.), что позволяет применять его с электродвигателями, работающими в тяжелых условиях (экструдеры, дробилки, нории, промышленные миксеры и мешалки). А при использовании датчика обратной связи (энкодера) достигается высокая точность поддержания скорости, необходимая для приводов весовых дозаторов, токарных и фрезерных станков, манипуляторов, синхронизированных конвейеров.
Для подключения к ПЧ дополнительного оборудования могут использоваться встроенные аналоговые (0…10 В и 4…20 мА), дискретные (транзисторные и релейные) входы и выходы, а так же интерфейс связи RS-485 с поддержкой протокола MODBUS RTU.
Функционал ПЧ EMD-V может быть расширен за счет применения дополнительных карт расширения: для подключения энкодера (датчика ОС) и для подключения дополнительного релейного выхода.
Отличие серий EMD-VL и EMD-VH заключается в количестве поддерживаемых входов/выходов (сигналов управления), поддержке карт расширения и в наличии съемного пульта. Подробное описание представлено в разделе «Технические характеристики».
Габаритные размеры векторных преобразователей EMD–V:
| Типоразмер | Артикул | Габаритные размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|
| W | H | H1 | D | A | B | Ød | |||
| A | EMD-VL — 0004…0015 S | 72 | 142 | - | 127 | 130 | 61 | 4,5 | 0,9 |
| EMD-VL — 0007…0022 T | |||||||||
| EMD-VL — 0022…0037 S | 85 | 180 | - | 131 | 167 | 72 | 5,5 | 1,3 | |
| EMD-VL — 0037…0055 T | |||||||||
| B | EMD-VH — 0075…0110 T | 106 | 240 | - | 168 | 230 | 96 | 4,5 | 2,2 |
| EMD-VH — 0150…0220 T | 151 | 332 | - | 183 | 318 | 137 | 7 | 5,0 | |
| EMD-VH — 0300…0370 T | 217 | 400 | - | 216 | 385 | 202 | 7 | 10,0 | |
| C | EMD-VH — 0450…0550 T | 300 | 440 | 470 | 240 | 200 | 455 | 9 | 19,5 |
| EMD-VH — 0750…1100 T | 275 | 590 | 630 | 310 | 200 | 612 | 9 | 30,0 | |
| EMD-VH — 1320…1600 T | 400 | 675 | 715 | 310 | 320 | 695 | 11 | 50,0 | |
| D | EMD-VH — 1850…2200 T | 300 | 1445 | 1180 | 500 | 220 | 1135 | 13 | 80,0 |
| EMD-VH — 2500 T | 300 | 1595 | 1330 | 545 | 220 | 1275 | 13 | 80,0 | |
Схема подключения векторных преобразователей EMD–V:
