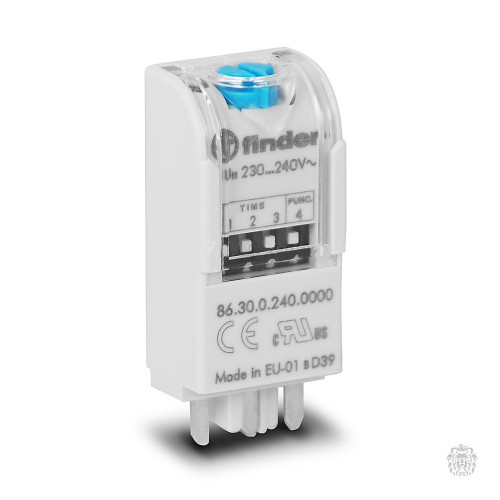

86.30.8.240.0000 Finder / Модуль РЕЛЕ ВРЕМЕНИ (230-240V AC) к промежуточному реле серий 40,55,62 (ЗАДЕРЖКА, ИМПУЛЬС, от 0.05с до 100ч)
86.30.8.240.0000 Finder / Модуль РЕЛЕ ВРЕМЕНИ (230-240V AC) к промежуточному реле серий 40,55,62 (ЗАДЕРЖКА, ИМПУЛЬС, от 0.05с до 100ч)
Предназначен для формирования нормируемых временных задержек сигнала или обеспечения импульса при включении.
Необходимо задавать диапазоны времени до подачи электропитания на таймер. Обратите внимание при задании очень коротких интервалов времени, нужно учитывать время срабатывания самого реле.
Особенности таймера Finder серии 86.30
Шкала времени: от 0,5 с до 100 ч
Функция AI: задержка включения
Функция DI: одиночный импульс при включении
Установка на розетки 94.04, 95.05, 92,03 для реле серии 40.52, 40.61, 55.34, 62.33
Технические характеристики таймера Finder серии 86.30
| Характеристика | Переменный ток | Постоянный ток |
|---|---|---|
| Номинальное напряжение (Un) | 12…24 / 230…240 | 12…24 |
| Номинальная мощность | 0,15 ВА(50Гц)/Вт | 0,15 ВА(50Гц)/Вт |
| Рабочий диапазон | 9,6…33,6 / 184…265 | 9,6…33,6 |
| Параметр | Значение |
|---|---|
| Временные диапазоны | 0,05…1 / 0,5…10 / 5…100 секунд 0,5…10 / 5…100 минут 0,5…10 / 5…100 часов |
| Повторяемость | ±1 % |
| Время перекрытия | ≤ 50 мс |
| Погрешность точности всего диапазона установки | ±5 % |
| Электрическая долговечность при нормальной нагрузке АС1 | 200×103 циклов |
| Диапазон температур | -20…+50 °C |
| Категория защиты | IP20 |
Габаритные размеры таймера Finder серии 86.30
Схема подключения таймера Finder серии 86.30
Режимы работы таймера Finder серии 86.30
Информация для заказа таймера Finder серии 86.30
| 86.30. | . | .0000 | ||
|---|---|---|---|---|
| Тип питания | ||||
| AC (50/60 Гц)/DC | 0 | |||
| AC (50/60 Гц) | 8 | |||
| Напряжение питания | ||||
| (12…24) В AC/DC | 024 | |||
| (110…125) В AC | 120 | |||
| (230…240) В AC | 240 | |||
