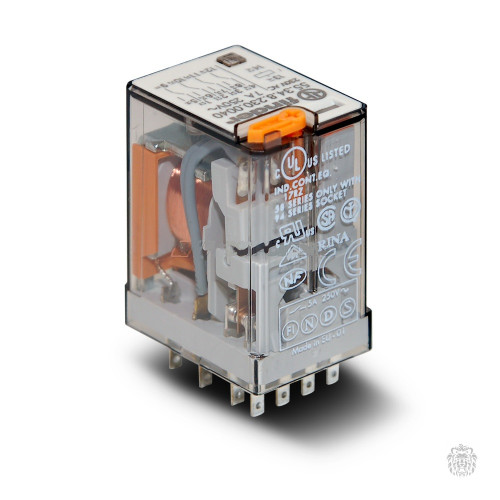

55.34.8.230.0040 Finder / Реле с 4-мя перекидными контактами ~220В AC, 7А
55.34.8.230.0040 Finder / Реле с 4-мя перекидными контактами ~220В AC, 7А
Блокируемая кнопка проверки и механический указатель срабатывания, стандартно для типов с 2 и 4 перекидными контактами.
Обмотка катушки переменного или постоянного тока.
По классификации UL (определенные комбинации реле/розеток).
Контакты из бескадмиевого материала (AgNi).
Опция с фланцем сзади.
Для использования с розетками 94-й серии, модулями подавления электромагнитного импульса и таймерами.
Технические характеристики промежуточных реле Finder серии 55
| Параметр | 55.34 | 55.33 | 55.32 |
|---|---|---|---|
| Характеристика контактов | |||
| Контактная группа (конфигурация) | 4 перекидных контакта (4PDT) | 3 перекидных контакта (3PDT) | 2 перекидных контакта (DPDT) |
| Номинальный ток / максимальный пиковый ток, A | 7 / 15 | 10 / 20 | 10 / 20 |
| Номинальное напряжение / максимальное напряжение, В | 250 / 250 | 250 / 240 | 250 / 240 |
| Номинальная нагрузка AC1, ВА | 1750 | 2500 | 2500 |
| Номинальная нагрузка для AC 15 (230 В переменного тока), ВА | 350 | 500 | 500 |
| Допустимая мощность однофазного двигателя (230 В переменного тока) | 0,125 | 0,37 | 0,37 |
| Отключающая способность DC1: 30 В / 110 В / 220 В, A | 7 / 0,25 / 0,25 | 10 / 0,5 / 0,25 | 10 / 0,5 / 0,25 |
| Минимальная нагрузка на переключение мВт, (В/мА) | 300 (5/5) | ||
| Стандартный материал контакта | AgNi | ||
| Характеристика обмотки | |||
| Номинальное напряжение (Un), (В) переменного тока (50/60 Гц) | 6, 12, 24, 48, 60, 110, 120, 230, 240 | ||
| Номинальное напряжение (Un), (В) постоянного тока | 6, 12, 24, 48, 60, 110, 125, 220 | ||
| Номинальная мощность при переменном / постоянном токе ВА (50 Гц)/Вт | 1,5 / 1 | ||
| Рабочий диапазон при переменном токе | (0,8…1,1) Un | ||
| Рабочий диапазон при постоянном токе | (0,8…1,1) Un | ||
| Напряжение удержания при переменном / постоянном токе | 0,8 Un / 0,5 Un | ||
| Напряжение отключения при переменном / постоянном токе | 0,2 Un / 0,1 Un | ||
| Технические параметры | |||
| Механическая долговечность при переменном / постоянном токе в циклах | 20×106 / 50×106 | ||
| Электрическая долговечность при номинальной нагрузке AC1 в циклах | 150×103 | 200×103 | 200×103 |
| Время включения / выключения, мс | 9 / 5 | 9 / 5 | 10 / 5 |
| Изоляция между обмоткой и контактами (1,2/50 мкс), кВ | 4 | ||
| Электрическая прочность между открытыми контактами, В AC | 1,000 | ||
| Диапазон температур, °C | –40…+85 | ||
| Категория защиты | RT I | ||
| Параметр | Значение |
|---|---|
| Номинальные значения | 10 A, 250 В |
| Изоляция | 2 кВ AC |
| Категория защиты | IP 20 |
| Температура окружающего воздуха | –40…+70 °C |
| Момент завинчивания, Нм | 0,5 |
| Длина зачистки провода, мм | 8 |
| Максимальный размер провода | одножильный: 1×6 / 2×2,5 мм²; 1×10 / 2×14 AWG многожильный: 1×4 / 2×2,5 мм²; 1×12 / 2×14 AWG |
| Параметр | Значение |
|---|---|
| Номинальные значения | 10 A, 250 В |
| Изоляция | 2 кВ AC |
| Категория защиты | IP 20 |
| Температура окружающего воздуха | –40…+70 °C |
| Момент завинчивания, Нм | 0,5 |
| Длина зачистки провода, мм | 9 (94,82) |
| Максимальный размер провода | одножильный: - многожильный: 1 × 2,5 / 2 × 1,5 мм²; 1 × 14 / 2 × 16 AWG |
Габаритные размеры промежуточных реле Finder серии 55
Схемы подключения промежуточных реле Finder серии 55
